SDI矩陣切換器

SDI高清數字信號矩陣切換系統

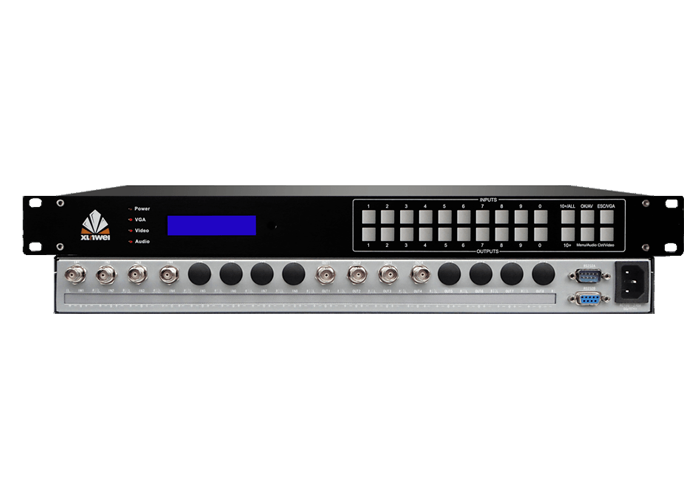

4路SDI矩陣切換器

產品簡介

XUNWEI? SDI矩陣切換器是訊維研發生產的一多通道輸入輸出3G-SDI視頻矩陣系統產品，用于將多個數字3G/HD/SD-SDI高清視頻信號切換到輸出通道中的任一輸出通道。SDI系列數字高清矩陣內部采用專用的3Gb/s高速開關芯片，圖像清晰無誤碼；輸入端采用了自適應均衡專用芯片，提高了輸入信號的適應能力，輸出帶驅動設計，有效增強了輸出能力。SDI數字高清矩陣主要應用于高清廣播電視工程、高清可視會議廳、大屏幕顯示工程、高清電視教學、指揮控制中心等高清應用場所。

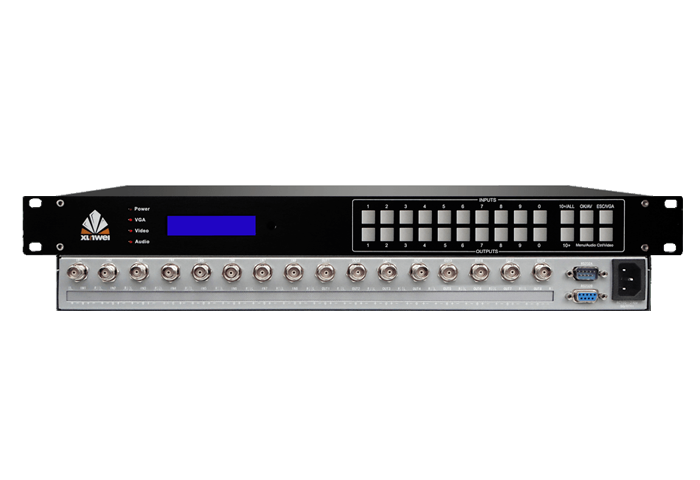

8路SDI矩陣切換器

產品特性



●1080P分辨率：采用超強圖像處理芯片，輕松實現1080P（1920*1080）高清分辨率。
●預案管理：提供最多32個用戶自定義的輸出通道配置方案，在客戶端可以輕松管理預案的調用與管理。
●模塊化設計：采用模塊化設計，即機箱加板卡，可根據現場需求自由擴展。（部分型號）
●控制靈活：支持RS32（軟件）、面板、遙控、網絡（選配）等多種控制方式。
●自動輪巡：可設置輪巡通道、時間、間隔，可輕松實現信號自動切換。
●3G-SDI：支持3G-SDI信號，同時兼容HD-SDI和SD-SDI信號傳輸。

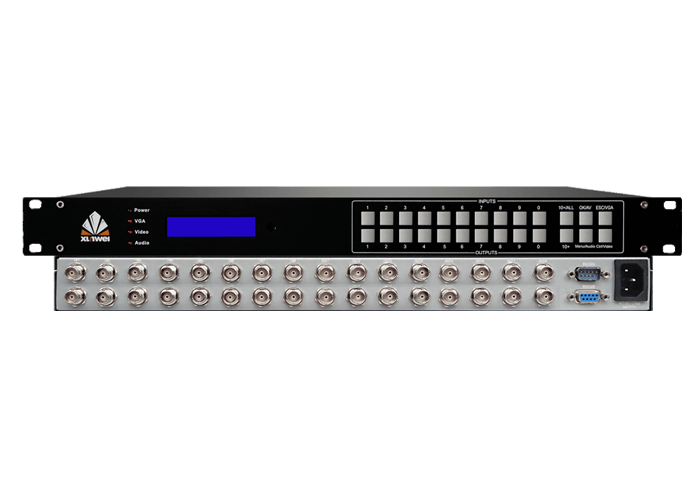

16路SDI矩陣切換器
32路SDI矩陣切換器
SDI矩陣切換器系列
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 帶寬(速率)
    2.95GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    SDI數字信號
  • 接口
    BNC
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    2.95GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    SDI數字信號
  • 接口
    BNC
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    2.95GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    SDI數字信號
  • 接口
    BNC
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    32路
  • 信號輸出
    32路
  • 帶寬(速率)
    2.95GBits
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    4K/30Hz（3840*2160），1080P/60Hz
  • 信號類型
    SDI數字信號
  • 接口
    BNC
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
