VGA矩陣切換器

VGA高清模擬信號矩陣切換系統
4路VGA矩陣切換器

產品簡介

XUNWEI? VGA矩陣切換器是訊維研發生產的多通道輸入輸出VGA信號高清矩陣產品,可連接多個不同的VGA信號及立體聲輸入源, 多不同的VGA接收顯示設備及音頻輸出。VGA系列矩陣切換器采用性能極高的專業矩陣處理芯片,輸出更加穩定,圖像清晰無重影。信號頻寬達600MHz,帶有斷電現場保護,LCD液晶顯示,內嵌智能控制及管理軟件,提供RS232通訊接口,可以與PC,遙控系統或各種遠端控制設備配合使用。訊維VGA矩陣提供聯網接口,可以讓多臺矩陣串聯使用,以擴充多路端口。廣泛應用于廣播電視工程,多媒體會議廳,大屏幕顯示工程,電視教學,指揮控制中心等場合。

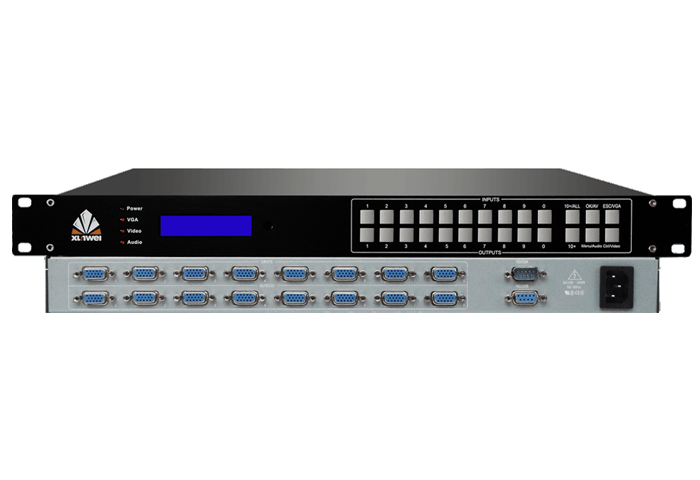

8路VGA矩陣切換器

產品特性



●1080P分辨率:采用超強圖像處理芯片,輕松實現1080P(1920*1080)高清分辨率。
●預案管理:提供最多32個用戶自定義的輸出通道配置方案,在客戶端可以輕松管理預案的調用與管理。
●模塊化設計:采用模塊化設計,即機箱加板卡,可根據現場需求自由擴展。(部分型號)
●控制靈活:支持RS32(軟件)、面板、遙控、網絡(選配)等多種控制方式。
●自動輪巡:可設置輪巡通道、時間、間隔,可輕松實現信號自動切換。
16路VGA矩陣切換器
32路VGA矩陣切換器
VGA矩陣切換器系列
  • 信號輸入
    4路
  • 信號輸出
    4路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz(1920*1080)
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    8路
  • 信號輸出
    8路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz(1920*1080)
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    1U
  • 信號輸入
    16路
  • 信號輸出
    16路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz(1920*1080)
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    2U
  • 信號輸入
    32路
  • 信號輸出
    32路
  • 帶寬(速率)
    600MHz
  • 微分相位
    0.05o(RL=150Ω)
  • 微分增益
    0.05%(RL=150Ω)
  • 最大傳播延時
    5ns(±1)
  • 切換速度
    ≤180ns
  • 輸出分辨率
    1080P/60Hz(1920*1080)
  • 信號類型
    VGA模擬信號
  • 接口
    VGA(DB15)
  • 最小電平
    0.5Vp-p
  • 最大電平
    1.0Vp-p
  • 阻抗
    75Ω
  • 回波損耗
    -30db@5MHz
  • 控制方式
    面板、遙控、軟件、網絡
  • 控制接口
    RS-232(DB9)
  • 電 源
    100VAC~240VAC,50/60Hz
  • 存儲環境溫度
    -20°C ~ +60°C
  • 工作溫度
    0℃-50℃
  • 相對環境濕度
    5%~75%
  • 產品尺寸
    12U
