大屏幕拼接方案

2021.04.30

大屏幕拼接方案是一個集計算機網絡技術、多媒體視頻控制技術和超大規模集成電路綜合應用技術于一體的大型的電子信息顯示系統, 具有多媒體、多途徑、可實時傳送的高速通信數據接口和視頻接口。DLP大屏幕顯示系統以系統工程、信息工程、自動化控制等理論為指導,DLP顯示技術及設備、投影墻拼接技術、多屏圖像處理技術、多路信號切換技術、網絡技術、集中控制技術等融合為一體,能夠集中顯示來自計算機、攝像頭、DVD 視頻和網絡等多種不同信號源的信號,以滿足用戶大面積顯示各種共享信息和綜合信息的需求。

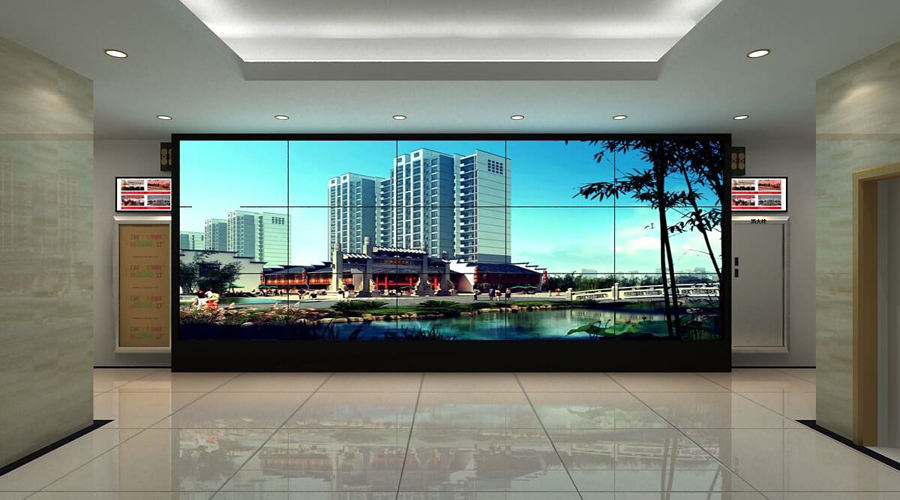

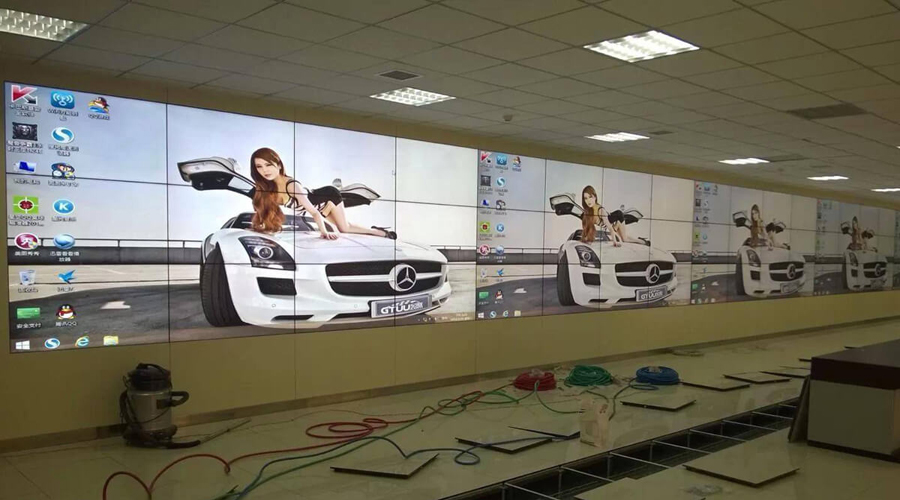

大屏幕拼接系統

大屏幕拼接顯示系統擬采用液晶顯示器拼接成大屏幕拼接墻,配合超高分辨率輸出的圖形拼接控制器,能夠在液晶拼接墻上顯示超高分辨率的應用程序,高清視頻等的綜合顯示,形成一個查詢準確、顯示全面、操作便捷、管理高效、美觀實用的綜合系統。

隨著信息技術在世界范圍內的迅猛發展,特別是數字化技術的普及應用,數字化信息采集和集中管理成為了當代信息化的最重要體現。利用信息化的集中管理手段配合信息的直觀、集中的交互式表達,將使各項管理工作更加嚴密、有效,服務更加便捷、高效。大屏幕投影顯示系統作為當今最現代的圖像信息集中控制、顯示系統,已經被廣泛地應用于我國國民經濟生產的各個領域。隨著高度智能化的數字系統飛速發展,大屏幕投影顯示技術必將被越來越廣泛的使用。

當今軍隊、交通、公安、交警指揮中心、電力調度中心都需要現代化的指揮監控裝備,在指揮中心攝像監控、電子地圖、衛星跟蹤定位系統(GPS)、配電及電網調度自動化等各系統的工作中,拼接顯示大屏幕得到了充分的利用,以提高指揮中心各崗位指揮員的工作效率。菱博電子適應這一發展的特點,作為國內唯一擁有強大精加工工藝設備的專業背投影顯示系統的生產和集成商,通過引進國際先進的顯示技術、結合與國際著名廠商的密切配合,在長期的工程實踐經驗的總結基礎上,向用戶提供完善的大屏幕顯示系統產品。

系統基本功能描述 對于拼接大屏幕,最明顯的優勢就是可以通過圖像處理器的傳輸顯示,可以把全墻作為統一的邏輯屏來顯示高分辨率的系統應用程序,實現全屏顯示和分辨率的疊加,比如GPS、GIS電子地圖等,并且可將其作為底圖,在上面開啟各類應用窗口,作為單屏顯示的分辨率為1366x768,整個拼接屏和對分辨率進行疊加分辨率為4098x2304。

拼接顯示區域:各種信號均可靈活顯示。
視頻信號:如來自于監控?cái)z像頭、DVD、錄像機的監控視頻信號。
非網絡連接的計算機信號:如來自筆記本電腦、本地用戶終端、或某臺特定的終端信號。
各種信號均可通過內置圖像處理器在單屏直通顯示或以單屏幕為單位進行拼接顯示。

實時視頻信號顯示 通過內置圖像處理系統: 通過視頻矩陣切換視頻信號可以直接輸入液晶顯示器的內置信號處理模塊上,此種顯示方式能夠同時顯示9個視頻信號,并可以是其中任何一個信號以MxN的方式(如:1×1,2×2,2×3,3×3,等)以屏為單位放大顯示,最大可放大至全屏顯示。

大屏幕拼接放方案

2.1.22.1.2RGBRGB信號顯示 通過內置圖像處理系統通過內置圖像處理系統:: 通過RGB矩陣切換的RGB信號可以直接輸入液晶顯示器的內置信號處理模塊上,此種顯示方式能夠同時顯示9個RGB信號,并可以是其中任何一個信號以MxN的方式(如:1×1,2×2,2×3,3×3等)以屏為單位放大顯示,最大可放大至全屏顯示。

該大屏幕顯示系統必須具備的最基本技術條件:

1、考慮到系統的穩定性,圖像處理設備及邊緣融合器采用全硬件構架技術,無 CPU 和操作系統,不需要操作系統支持,上電即可工作,穩定性高,無病毒感染風險,啟動時間小于20秒,多總線并行處理,處理功能強大;
2、可 24小時365天 持續工作,隨時斷電不會對系統造成任何損傷 ;
3、每臺邊緣融合器最少支持4路RGB信號輸入,3路復合視頻輸入;
4、系統可輸入RGB信號的分辨率至少可達3072×1536 ;
5、邊緣融合器單機集成拼接控制、融合生成、邊帶發生、畫面分割、矩陣信號切換等基本功能;
6、大屏可同時顯示7個窗口,每個窗口可隨意改變大小和位置,窗口可全屏漫游、疊加、縮放拉伸,VGA信號窗口和視頻信號窗口可隨意疊加;
7、考慮到用戶使用方便性,系統可預先保持32 種常用場景(即顯示模式) ;
8、邊緣融合器支持單像素曲線校正,支持圖形的弧形、梯形校正功能(訂制);
9、考慮到投影機長時間使用后會有偏色現象,故要求邊緣融合器必須具備調整投影機顏色的功能 ;
10、考慮到會議室與設備不在同一個房間,故邊緣融合器需要有帶信號預監和遠程監視功能(訂制)。
